Каталог Nanometrics

Nanometrics Inc., Канада — компания мирового уровня, удостоенная международных наград, производитель высокоточных инструментов, сетевых технологий и программных продуктов для сейсмологических исследований. Nanometrics имеет более, чем 30 лет опыта в разработке и производстве сейсмологического оборудования, используемого по всему миру.

Инструменты Nanometrics применяются в региональных, национальных и глобальной сейсмических сетях для изучения сейсмичности, природно-ресурсного потенциала, сбора данных об окружающей среде и иных практических и научных задач.

Nanometrics предлагает своим клиентам не только уникальные продукты в виде высокочувствительных точных сейсмодатчиков и регистрирующих систем, но и комплексные законченные решения, включая программное обеспечение для сейсмических сетей и систем.  Огромную популярность и востребованность в мире имеют программные и аппаратные решения Nanometrics «под ключ» для задач мониторинга в нефтегазовом секторе экономики.

Сейсмические системы сбора данных Nanometrics, работающие в режиме реального времени, используются более чем в 100 странах мира коммерческими организациями, ведущими научными институтами, университетами, корпорациями, в том числе и для задач глобального мониторинга по договору о всеобъемлющем запрещении ядерных испытаний. Благодаря ультрасовременному оснащению производства, расположенного в Оттаве (Онтарио), Nanometrics занимает лидирующие позиции по экспорту и является ключевым звеном технологического сектора Канады.

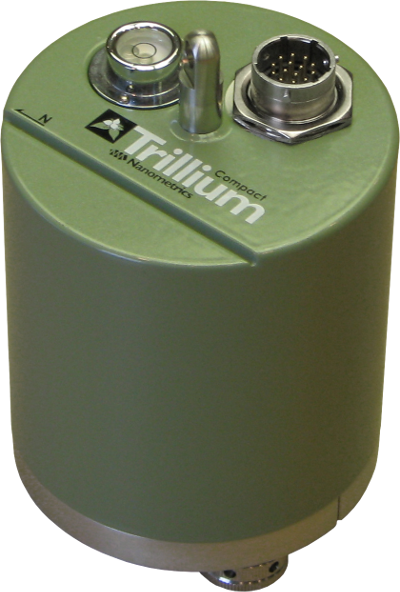

Универсальный сейсмометр Trillium Compact

• Чувствительность – 750 V*s/m номинально ± 0.5%
• Диапазон частот: -3 дБ на 120 с или 20 с и 100 Гц
• Максимальный сигнал – 26 мм/с в диапазоне от 0.1 Гц до 10 Гц
• Паразитный резонанс не ниже 200 Гц
• Внеосевая чувствительность  не более ± 0.5%

Области применения:

• Региональные, национальные и глобальные сейсмические сети
• Инженерная сейсмология
• Изучение афтершоков
• Мониторинг нефтяных и газовых месторождений

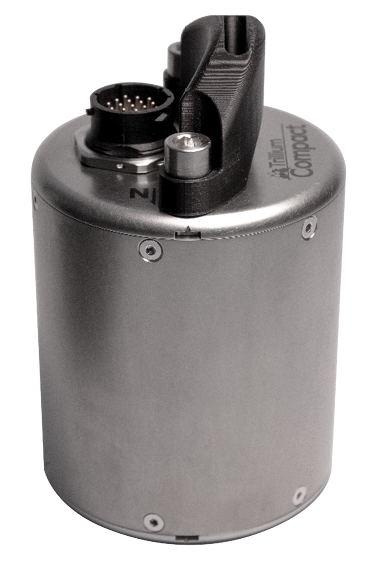

Универсальный сейсмометр Trillium Compact Horizon

• Чувствительность – 750 V*s/m номинально ± 0.5%
• Диапазон частот: -3 дБ на 120 с или 20 с и 100 Гц
• Максимальный сигнал – 26 мм/с в диапазоне от 0.1 Гц до 10 Гц
• Паразитный резонанс не ниже 200 Гц
• Внеосевая чувствительность  не более ± 0.5%

Области применения:

• Региональные, национальные и глобальные сейсмические сети
• Инженерная сейсмология
• Изучение афтершоков
• Мониторинг нефтяных и газовых месторождений

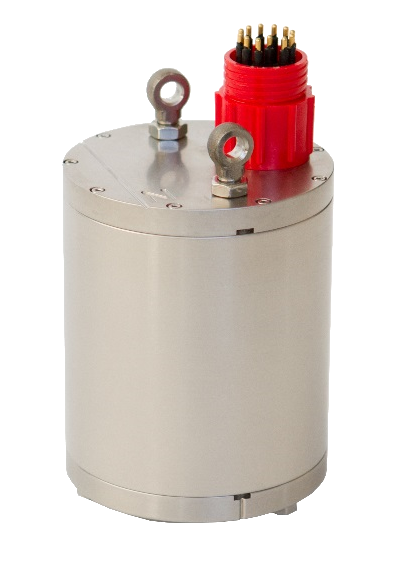

Универсальный сейсмометр Trillium Compact Posthole

• Чувствительность – 750 V*s/m номинально ± 0.5%
• Диапазон частот: -3 дБ на 120 с или 20 с и 100 Гц
• Максимальный сигнал – 26 мм/с в диапазоне от 0.1 Гц до 10 Гц
• Паразитный резонанс не ниже 200 Гц
• Внеосевая чувствительность  не более ± 0.5%

Области применения:

• Региональные, национальные и глобальные сейсмические сети
• Инженерная сейсмология
• Изучение афтершоков
• Мониторинг нефтяных и газовых месторождений

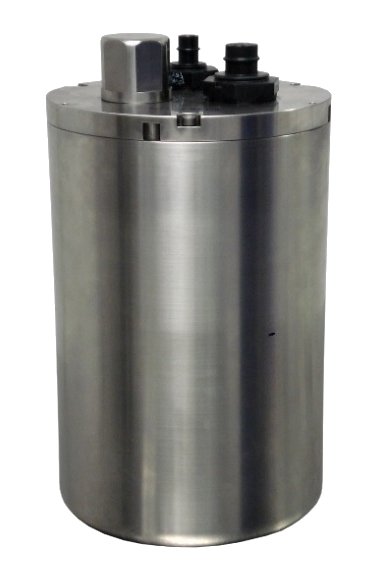

Сейсмометр Trillium Compact Ocean Bottom

• Чувствительность – 750 V*s/m номинально ± 0.5%
• Диапазон частот:

    Модель 120 с: -3 дБ на 120 с и 100 Гц
    Модель 20 с: -3 дБ на 20 с и 100 Гц

• Внеосевая чувствительность  ± 0.5%
• Максимальный сигнал 26 мм/с в диапазоне от 0.1 Гц до 10 Гц
• Система автовыравнивания
• Цифровой интерфейс управления и расширенного мониторинга состояния

Области применения:

• Установка в подводных сейсмических системах мониторинга на морском дне до глубин 6000 метров
• Фундаментальные проекты по исследованию морского дна

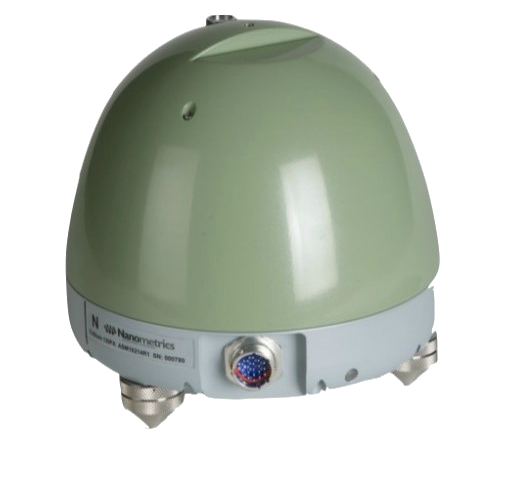

Широкополосный сейсмометр Trillium 120 Q/QA

• Чувствительность  1200 V*s/m (стандарт), номинально ± 0.5%
• Диапазон частот: -3 дБ на 120 с и 150 Гц
• Максимальный регистрируемый сигнал 16.6 мм/с в диапазоне до 10 Гц и 0.17g выше 10 Гц
• Температурный диапазон без центрирования ±45°С
• Уровень шума в пределах 1 дБ NLMN на 100 сек и ниже NLMN вплоть до 10 Гц

Области применения:

• Сейсмические сети слабых движений
• Стационарные сейсмические станции региональных и национальных сетей

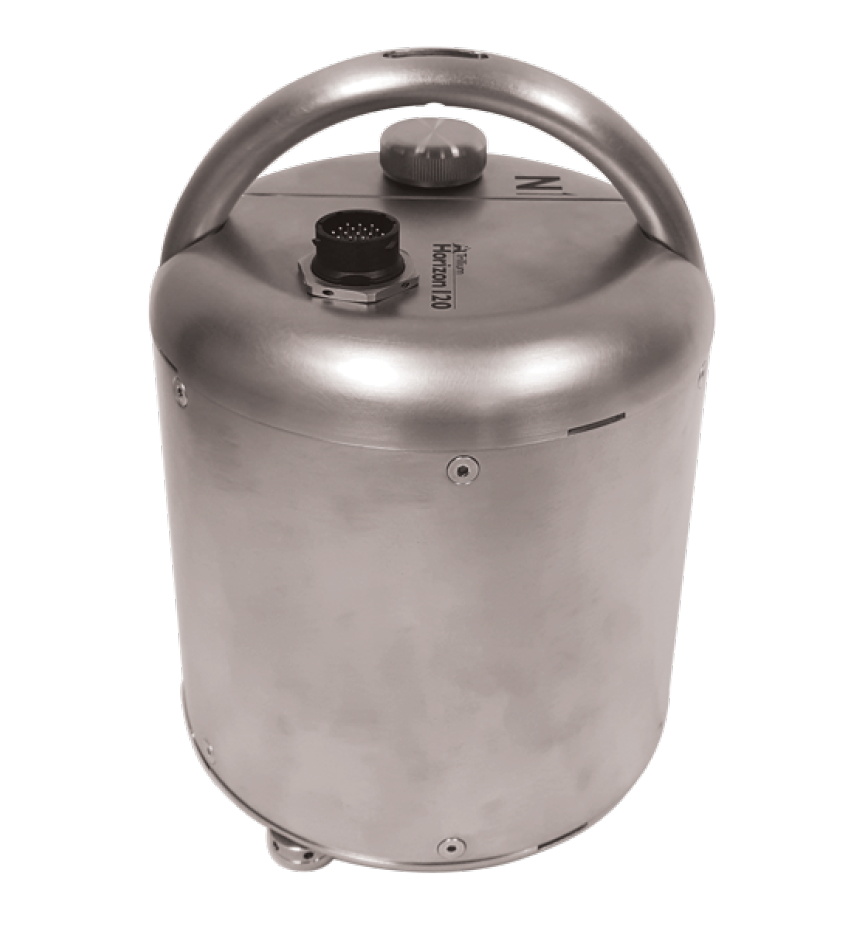

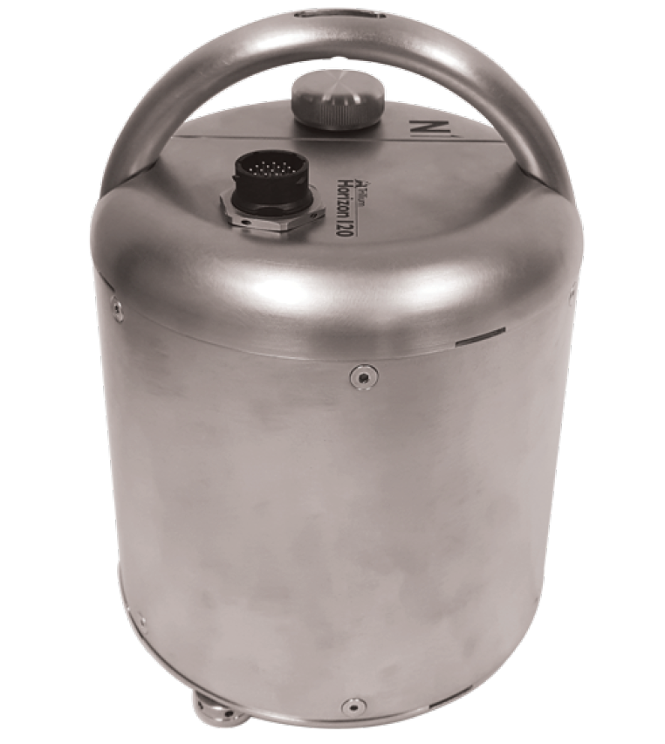

Широкополосный сейсмометр Trillium Horizon 120

• Максимальные возможности по выбору места размещения сейсмометра
• Корпус из нержавеющей стали, стойкий к атмосферным условиям
• Не боится воды. Может находиться в затопленной шахте сколь угодно долго
• Чувствительность  1200 V*s/m (стандарт), ± 0.5% от номинала
• Диапазон частот: -3 дБ на 120 с и 150 Гц
• Максимальный регистрируемый сигнал 16.6 мм/с в диапазоне до 10 Гц и 0.17g выше 10 Гц
• Уровень шума в пределах 1 дБ NLMN на 100 сек и ниже NLMN вплоть до 10 Гц

Области применения:

• Региональные, национальные и глобальные сейсмические сети
• Изучение афтершоков

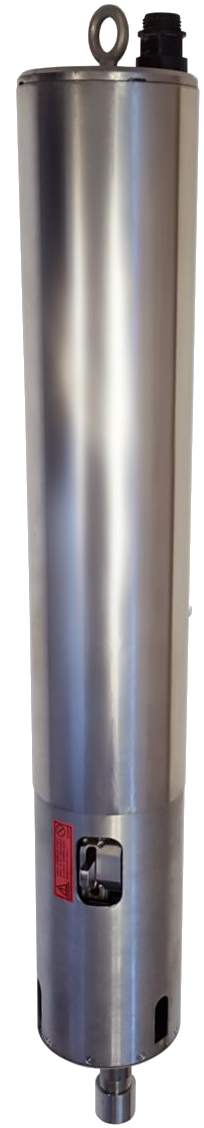

Супер-широкополосный сейсмометр Trillium 360

• Минимальная магнитная чувствительность среди всех широкополосных сейсмометров
• Отказоустойчивый механизм, позволяющий предотвратить заклинивание корпуса во время демонтажа
• Расширенный низкочастотный диапазон, позволяющий регистрировать колебания с периодом более 10 000 секунд
• Рассчитанный на высокое давление водонепроницаемый разъем
• Автоматическое выравнивание при углах наклона до ±5 градусов
• Регистрация сигналов ниже уровня NLNM с периодами до 300 секунд
• Широкий динамический диапазон для регистрации сигналов вплоть до 18.2 mm/s в диапазоне до 10 Гц и до 0.17g в диапазоне выше 10 Hz

Области применения:

• Стационарные сейсмические станции национальных и мировых сетей с низким и очень низким уровнем шума
• Наблюдение за приливами

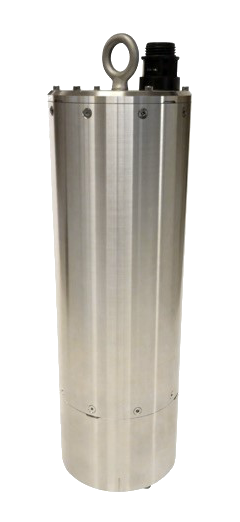

Широкополосный сейсмометр Trillium Posthole

• Чувствительность  1200 V*s/m, номинально ± 0.5%
• Собственный уровень шума ниже NLNM от 100 секунд до 10 Гц
• Диапазон частот: -3 дБ на 120 с и 150 Гц
• Рабочий диапазон углов наклона ±5°
• Энергопотребление 560 мВт

Области применения:

• Локальные и региональные сейсмические сети
• Мониторинг нефтяных и газовых месторождений
• Изучение афтершоков

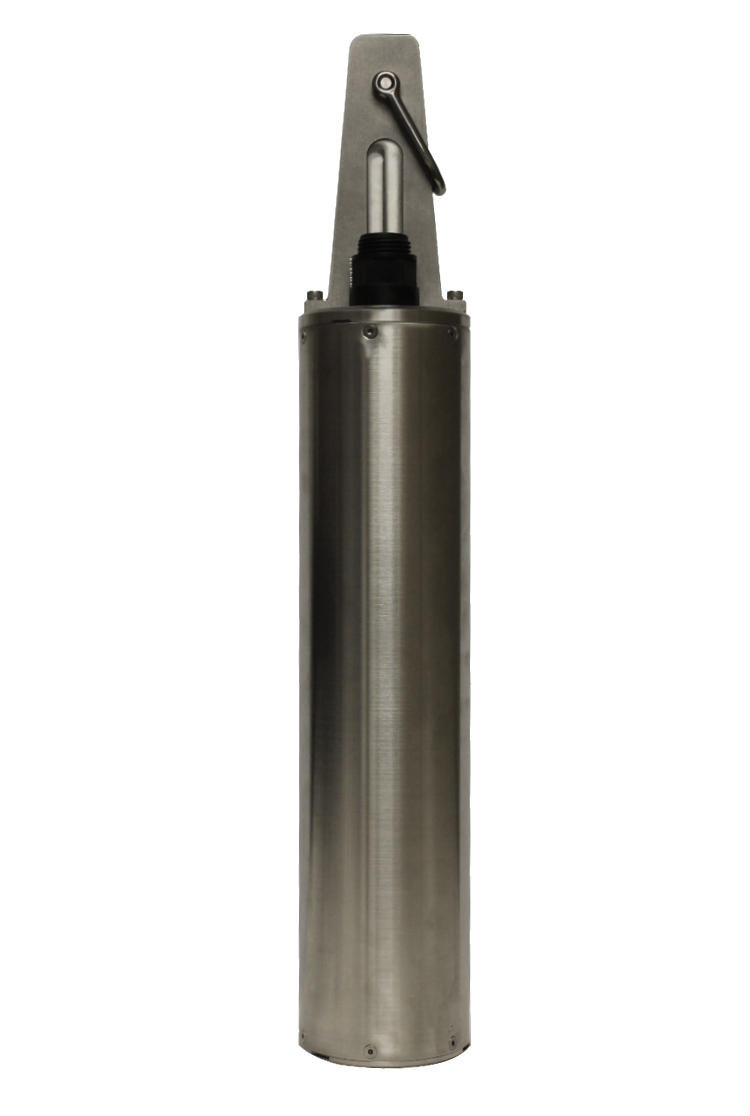

Широкополосный сейсмометр Trillium slim Posthole

• Чувствительность  1200 V*s/m, номинально ± 0.5%
• Собственный уровень шума ниже NLNM от 100 секунд до 10 Гц
• Диапазон частот: -3 дБ на 120 с и 150 Гц
• Рабочий диапазон углов наклона ±4°
• Энергопотребление 230 мВт

Области применения:

• Локальные и региональные сейсмические сети
• Мониторинг нефтяных и газовых месторождений
• Изучение афтершоков

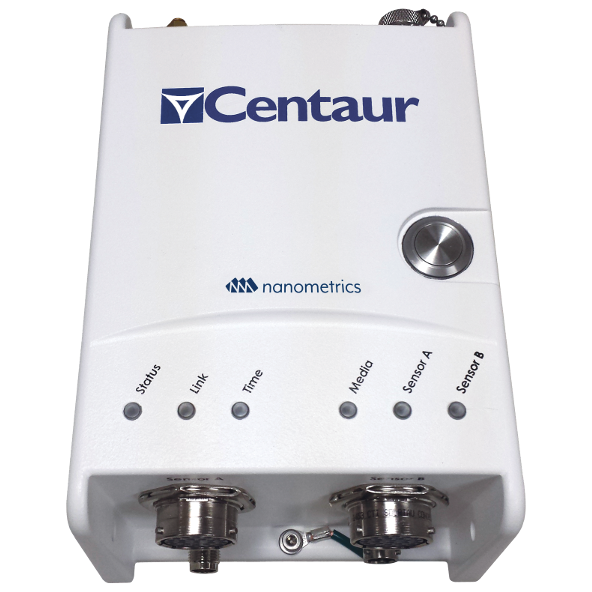

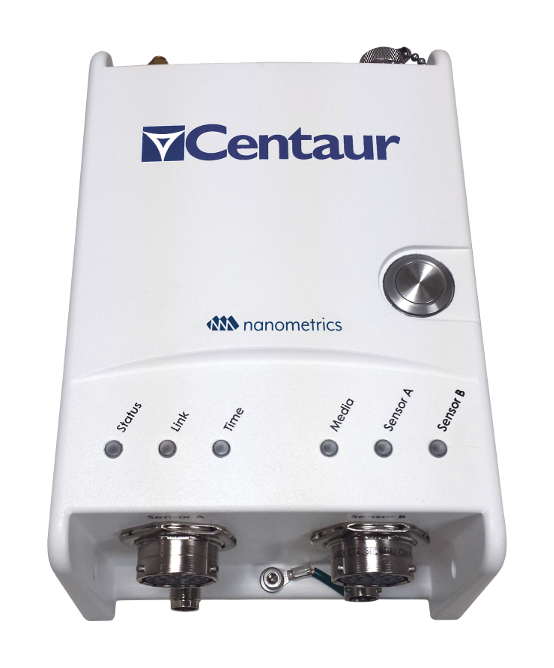

Регистратор Centaur

• Поддержка датчиков Nanometrics и сторонних производителей в 3-х и 6-канальной конфигурации
• Динамический диапазон 142 дБ при 100 отс/с
• Диапазоны входных напряжений 40 В, 20 В, 10 В, 4 В, 2 В, 1 В
• Есть версия  high-gain с каналами высокого усиления
• Большой набор частот оцифровки в диапазоне от 1 до 5000 отс/с
• Надежная система выделения событий с использованием полосовых фильтров
• Доступ к данным через сменную SD карту или локальный Ethernet в формате MiniSEED (+ASCII для событий)
• Встроенный SeedLink сервер
• Напряжение питания 9-36 В, изолированный вход

Области применения:

• Региональные, национальные и глобальные сейсмические сети
• Изучение афтершоков, временные сети быстрого развертывания
• Мониторинг нефтяных и газовых месторождений
• Портативные сейсмические станции
• Инженерная сейсмология

регистратор Pegasus

• Очень низкое энергопотребление (рабочий цикл GNSS):
  • <200 мВт для 3-канальной модели
  • <240 мВт для 4-канальной модели
• 28 разрядный АЦП
• Широкий круг поддерживаемых датчиков
• Доступны 3-х и 4-х канальные версии
• Динамический диапазон 143 дБ при 20 отс/с, 136 дБ при 100 отс/с
• USB 3.0 для быстрой загрузки данных
• Удобное приложение на iOS и Android для работы с инструментом
• Прочный, водозащищенный (IP-68) корпус

Области применения:

• Портативные сейсмические станции
• Изучение афтершоков, временные сети быстрого развертывания

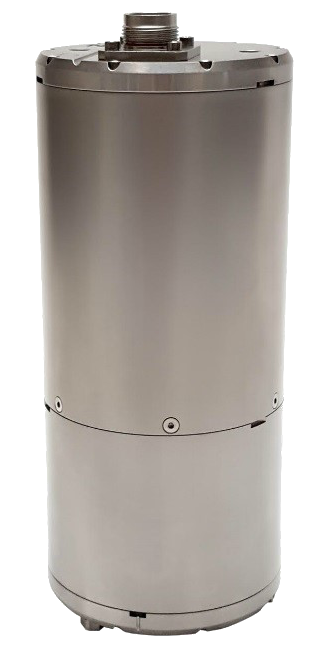

Комбинированный сейсмический прибор Trillium Cascadia

• Никогда не зашкаливает
• Совмещение приборов упрощает установку
• Проверенные и хорошо зарекомендовавшие себя датчики
• Имеет все характеристики и преимущества сейсмометра Trillium Compact

Области применения:

• Системы раннего предупреждения
• Структурный мониторинг
• Изучение афтершоков
• Мониторинг вулканов
• Изучение техногенной сейсмичности
• Локальные и региональные сейсмические сети

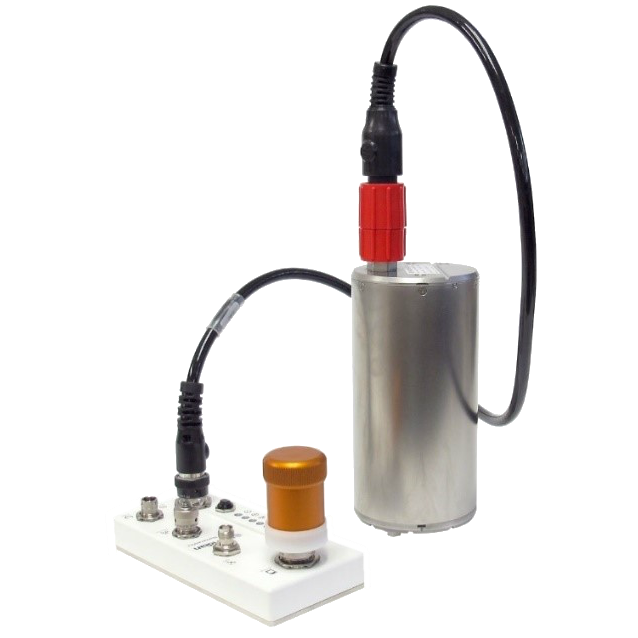

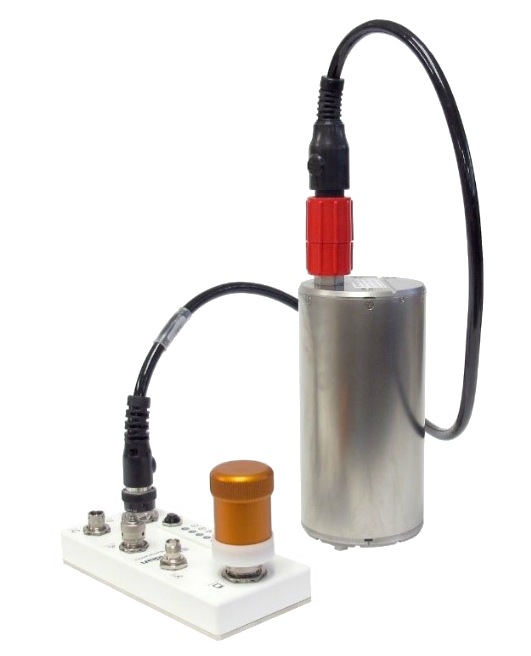

Универсальный цифровой сейсмометр Meridian Compact PH

• Чувствительность – 750 V*s/m номинально ±0.5%
• Диапазон частот: -3 дБ на 120 с или 20 с и 100 Гц
• Максимальный сигнал 26 мм/с от 0.1 Гц до 10 Гц, 0.17g выше 10 Гц
• Дигитайзер: 24-разрядные АЦП, индивидуальные на канал
• Динамический диапазон 142 дБ при 100 отс/с
• Большой набор частот оцифровки в диапазоне от 1 до 5000 отс/с, а также задание второй частоты из данного набора
• Коэффициенты усиления 1, 2, 4, 10 по выбору

Области применения:

• Региональные, национальные и глобальные сейсмические сети
• Мониторинг нефтяных и газовых месторождений
• Изучение афтершоков, сети временных наблюдений
• Инженерная сейсмология

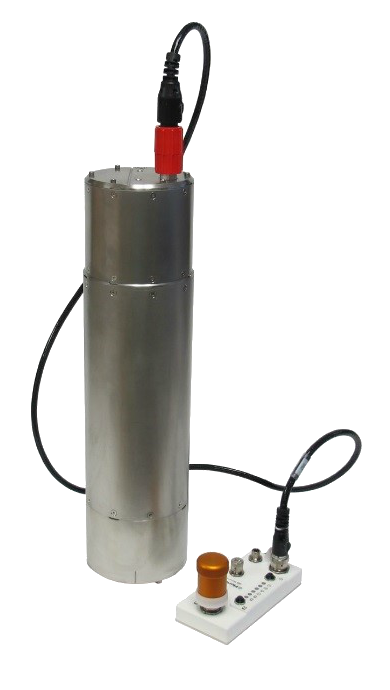

Многофункциональный цифровой сейсмометр Meridian PH

• Датчик типа Trillium 120Q
• Диапазон частот: -3 дБ на 120 с и 150 Гц
• Динамический диапазон 142дБ при 100 отс/с
• Собственный уровень шума ниже NLNM от 100 секунд до 10 Гц
• Суммарное потребление 1.5 Вт (1.8 Вт со включенным Ethernet)

Области применения:

• Региональные, национальные и глобальные сейсмические сети
• Мониторинг нефтяных и газовых месторождений
• Инженерная сейсмология
• Изучение афтершоков

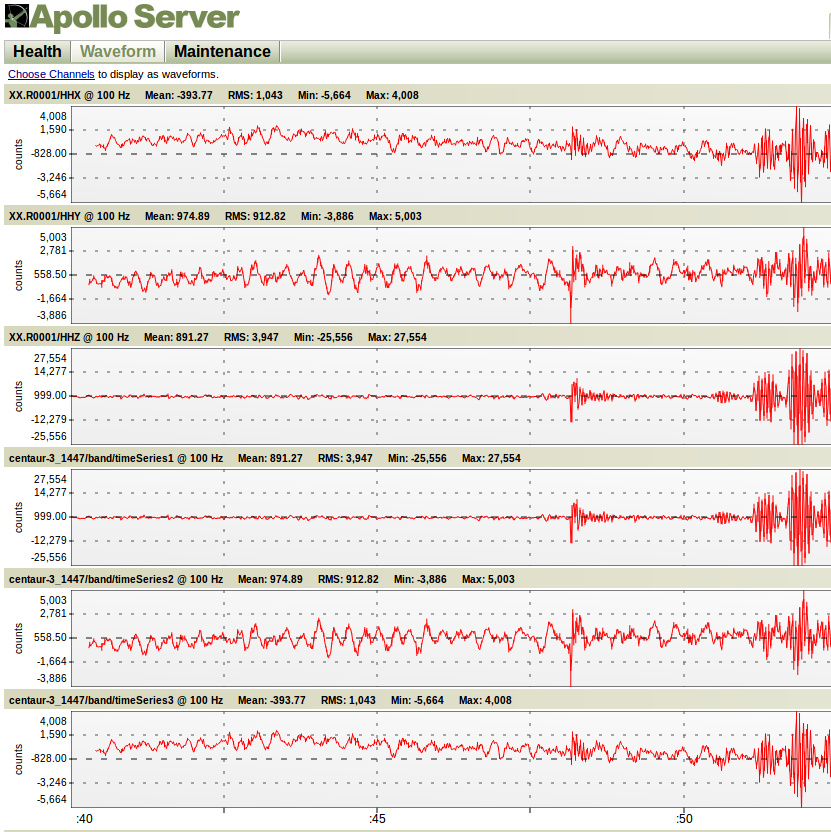

Apollo Server

Apollo Server это специализированное программное обеспечение разработанное для получения в реальном времени:

• Сейсмических данных
• Данных о состоянии работоспособности прибора (SOH)
• Триггеров и тревог от широкого круга регистраторов и дигитайзеров Nanometrics и SeedLink серверов

Пакеты индексируются с учетом координат, что позволяет отслеживать изменения, происходящие с прибором и уведомлять о них. Apollo Server не требует установки центрального сервера сбора данных и может быть использован для сбора данных как в небольших региональных сетях, так и больших национальных, состоящих из сотен станций.

Apollo Project позволяет скачивать как сейсмические данные, так и данные о состоянии работоспособности прибора (SOH) в необходимом формате с инструментов и хранилищ данных Nanometrics.

Athena

Athena - это система составления каталогов и уведомлений, позволяющая делать важную и необходимую информацию максимально доступной. Athena доступна при помощи любого веб-браузера. Система позволяет распространять обработанные данные о землетрясениях, поступающие в режиме реального времени, по широкому спектру каналов, включая электронную почту, SMS, веб-страницы и Google Earth или Generic Mapping Tools. Вне зависимости от местонахождения пользователя, возможно в любое время получить доступ к произошедшим событиям в сети и их параметрам: магнитуде, координатам и другим значениям. Athena поддерживает большую базу пользователей и может быть приведена в соответствие с фирменным стилем вашей организации.

Antares

Качество данных зависит от оптимального функционирования сейсмической сети. Программное обеспечение Antares для мониторинга сети позволяет контролировать состояние всех ресурсов в сети. Это сетевое программное обеспечение позволяет отслеживать доступность данных, время, период простоя, конфигурацию и версии прошивки каждого инструмента в сети в удобном интерфейсе. Данные сравниваются с заданными пороговыми значениями и критериями уровня производительности, что позволяет Antares выявлять важные изменения или проблемы в сети и уведомлять о них.

Atlas

Atlas извлекает, локализовывает и систематизирует данные цифровых сейсмографов из баз данных Earthworm, файлов SEED, Nanometrics DataServer и хранилищ данных Nanometrics. Atlas позволяет генерировать пакеты данных трассировки (события), просматривать и выбирать события, редактировать существующие события, создавать и применять цифровые фильтры и работать с полностью интерактивными картами, совмещающими географическое отображение станций и эпицентров с различными атрибутами события.
